本日も、構造見学会開催中!!八幡市八幡隅田口K様邸!!!

注文住宅建て替え八幡市

八幡市八幡隅田口K様邸に於きまして!!

構造見学会!!

八幡建替え奈村工務店

本日も開催中!!

八幡注文建築奈村工務店

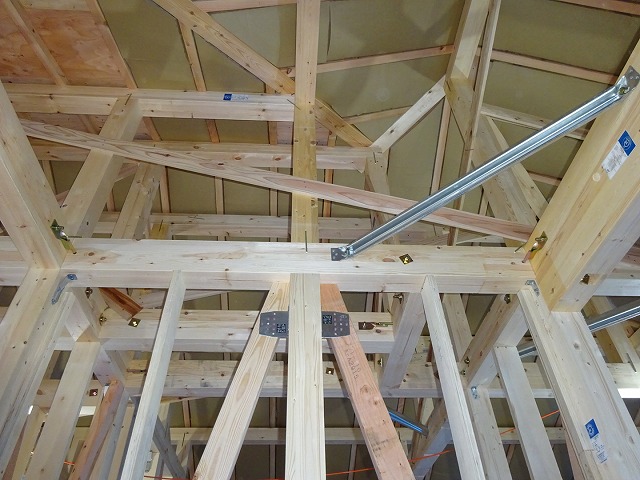

この様に、

かすがい

火打ち金物

羽子板ボルト

筋交い金物

VP金物

シナコーナー金物

と色々な金物がご覧いただけます!

そして、22日㈬に

役所とJIOの

中間検査を受けます。





注文住宅建て替え奈村工務店

それに先立ち

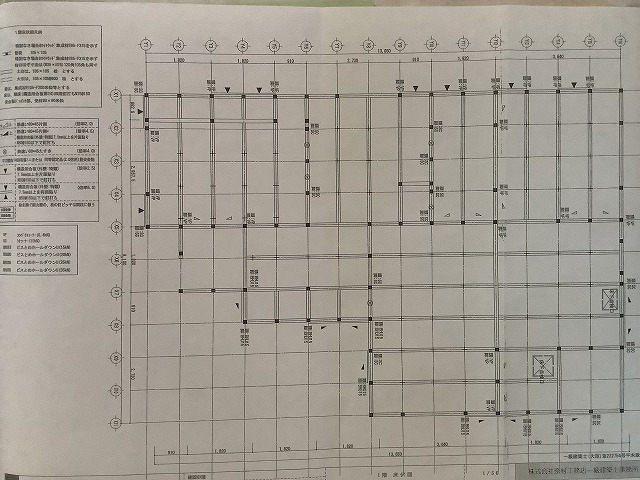

上記の構造図面に沿って

チエックしてみました。

八幡新築奈村工務店

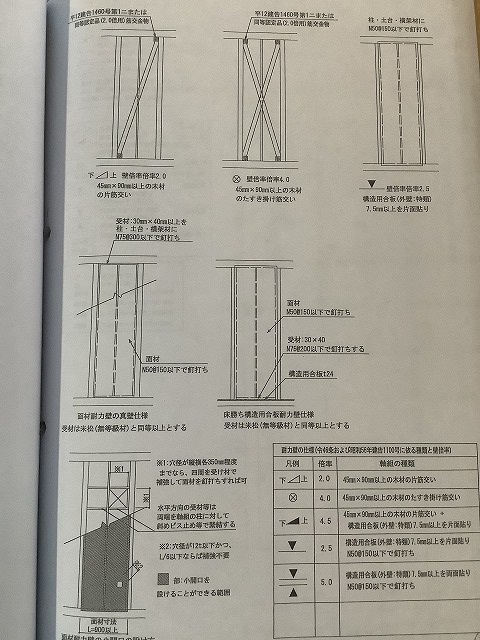

4.5倍の耐力壁を参考に

取り上げてみます。

奈村工務店注文住宅建て替え

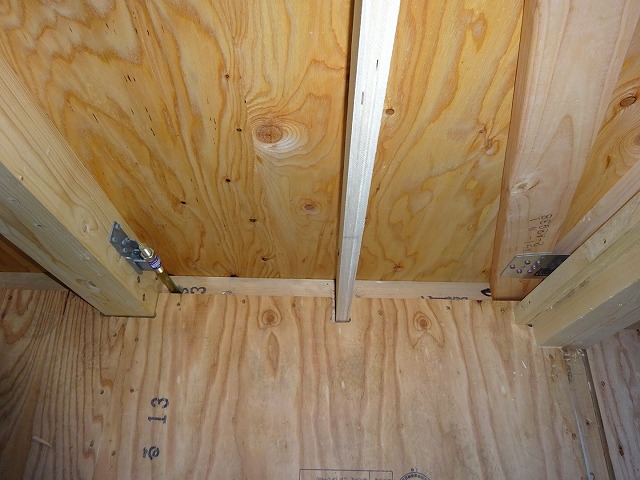

これが、

片面筋交(90×45)通称太筋交

+構造用合板9mm貼りの

4.5倍の耐力壁です!!





新築 建て替え リフォーム

その壁を支える、

BHU15(ビス止めホールダウン金物15kN)

アンカーボルトは、16mmで

埋め込み長さ36cmです。

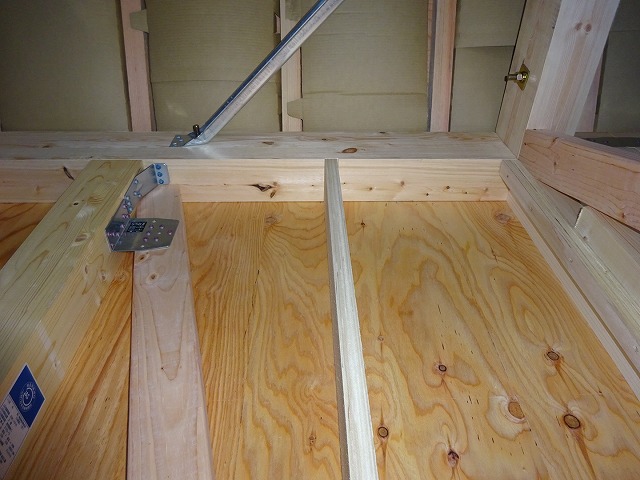

それと、筋交い金物の柱脚です。

建て替え

柱頭部も

BHU15と筋交い金物です。

この様に、金物面を元に施工します。

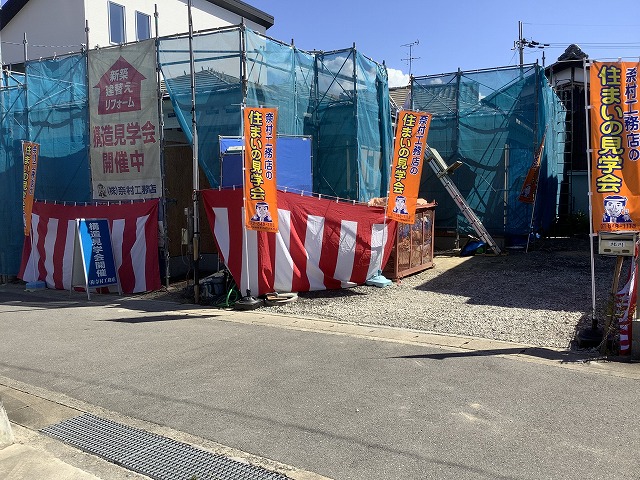

八幡市構造見学会

そして、現場に来て頂ければ

更に詳しく御説明致します!

是非お越し下さい!!

お待ちしております!

奈村工務店 仲地でした。
