枚方市出口1丁目H様邸注文住宅建替工事!構造見学会開催中!!

枚方市注文住宅建て替え

先日、5月25日に上棟しました

枚方市出口1丁目

H様邸注文住宅建替工事現場に於きまして

枚方注文住宅建て替え

構造見学会開催中です。

枚方建て替え 注文建築

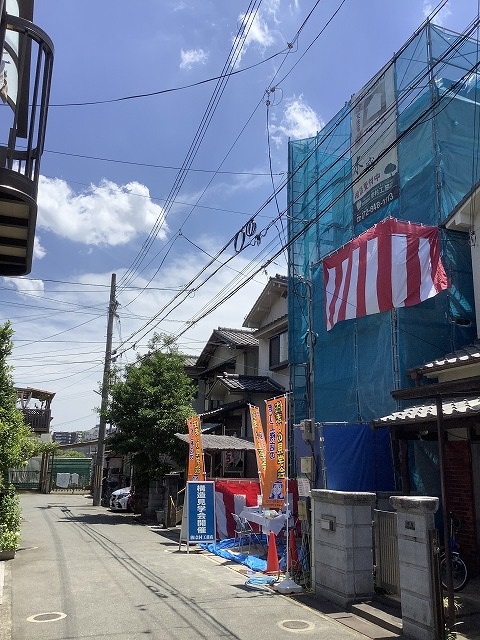

今日は

非常に天気も良く

絶好の見学会日和です。

本日は、日頃見えない壁の中身を

サムネイルの耐力壁の箇所を

抜粋して、出来上がるまでの工程を

まとめてみました。



注文住宅建て替え奈村工務店

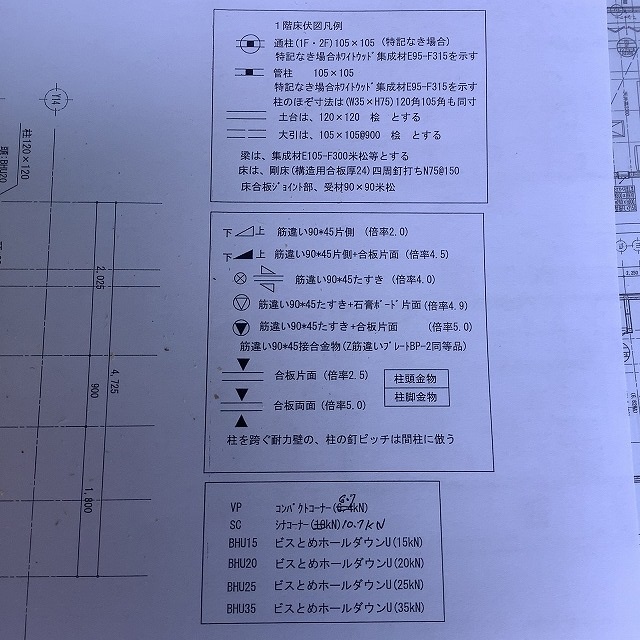

図面上はこの表記です。

写真と同じ向きで、図面を置いてます。

文字が逆ですが…

枚方注文住宅新築奈村工務店

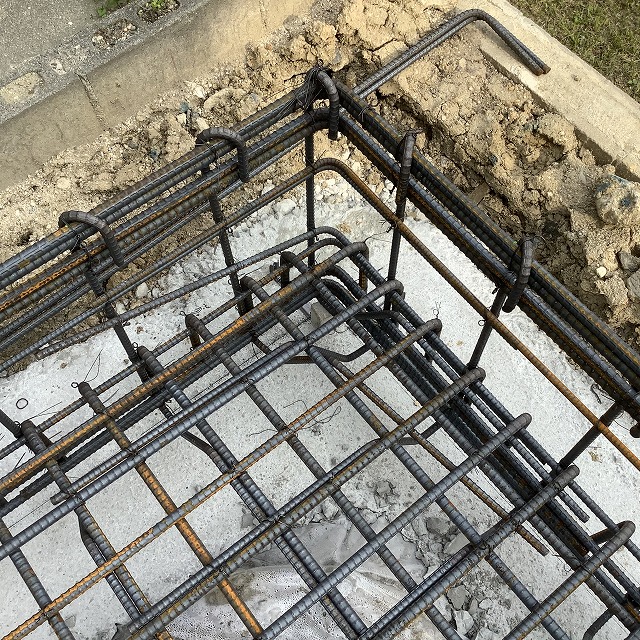

配筋工程!

ベース筋は16mmの10cmピッチの配筋!

(普通は13mmの10cmピッチ)

ステーキが焼けそうな位に鉄筋の間隔が

狭いです…

立上りは、16mmの主筋を

13mmの鉄筋でフックで緊結!!

奈村工務店注文住宅建て替え

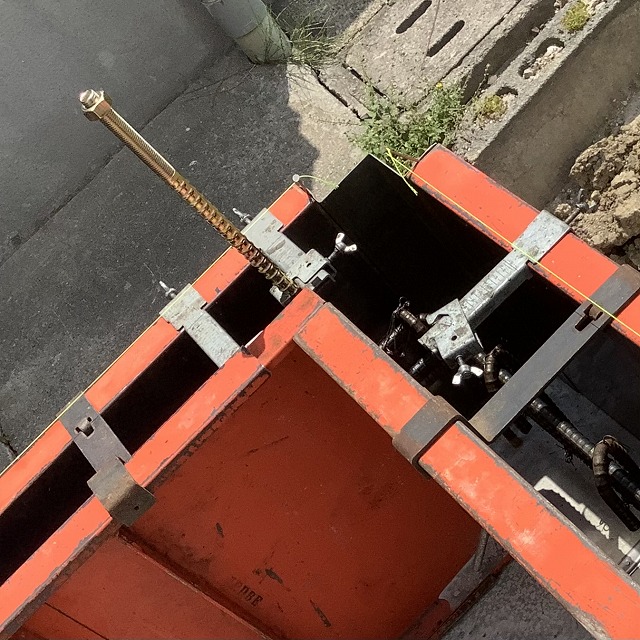

ベースコンクリートを打設し

立ち上がりの仮枠を設置し

アンカーボルト固定金具を使用し

ホールダウン金物(引き抜き防止の金物)

用アンカーボルトM16(異形棒鋼)を固定

新築 建て替え リフォーム

立上りコンクリートを打設し

レベラーを流し

基礎天端を水平に均し

仮枠外して基礎完成!!

枚方注文建築

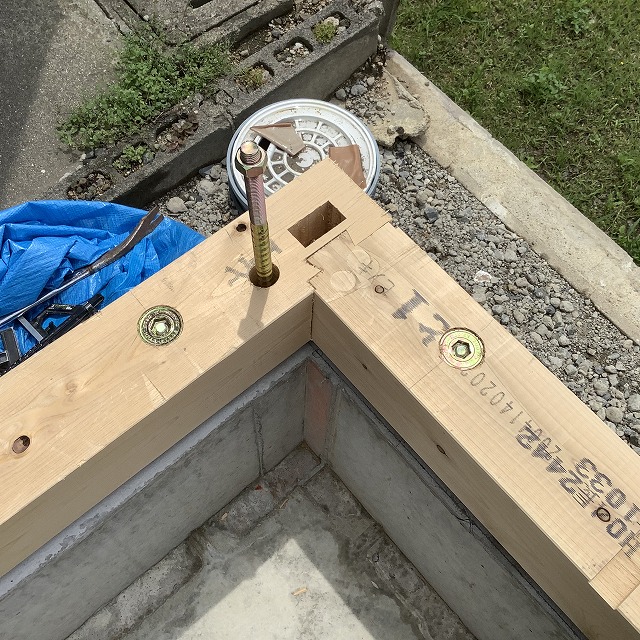

基礎パッキン20mmを敷き

120mm角檜の土台を敷設

檜は、白蟻が来にくく、

めり込みにも強いです。

土台はアンカーボルトM12で固定!

枚方注文住宅

土台敷時に断熱材を敷き

上棟時に24mmの床ボード(構造用合板)

を敷設。



建て替え枚方

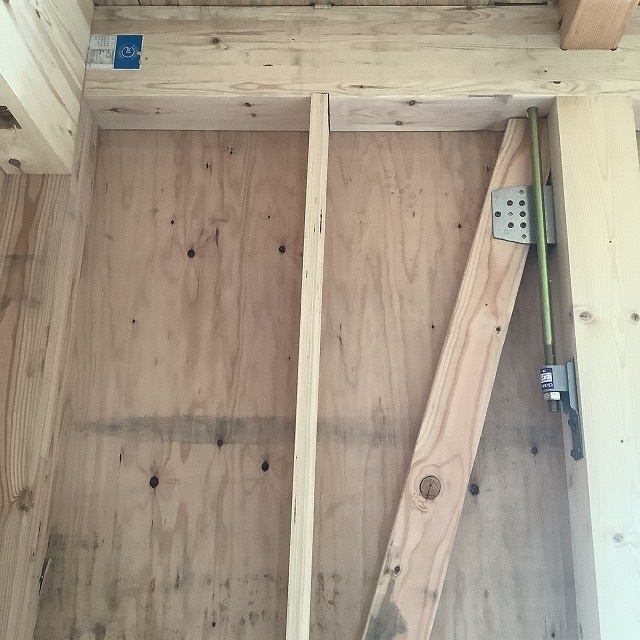

90×45の片筋交いを取り付け

筋交い金物で固定し

9mmの外部構造用合板を

150ピッチ釘打ちで貼り

ホールダウン金物BHU35を取付。

耐震等級3

そして、

柱頭にホールダウン金物BHU25

を取り付け

枚方見学会構造

隅角部の4.5倍の壁の完成です!!



枚方構造見学会

片筋交い90×45+構造用合板9mmの壁は

1mで4.5mの壁とみなす強固な壁です。

強固な壁を、強固な引き抜き防止の金物で

固定するとゆう理屈です。



興味のある方は

現場へお越しください。

建替構造見学会注文建築

お待ちしております。



枚方新築建て替え

最後に、

5月27日執り行った上棟式の模様を

お伝えして終わります。

御来場お待ちしております。
